Hoe werkt een acculader voor een scootmobiel?

Een acculader voor een scootmobiel is veel meer dan een apparaat dat elektriciteit aan een accu toevoegt. Vanuit technisch oogpunt vormt de acculader een intelligent energiesysteem dat de netspanning omzet naar gecontroleerde gelijkspanning en tegelijkertijd voortdurend bewaakt hoe de accu op het laadproces reageert. De lader bepaalt hoeveel stroom en spanning veilig kunnen worden geleverd, zodat de accu efficiënt wordt opgeladen zonder onnodige belasting van de accucellen.

Tijdens het laden communiceren verschillende elektronische componenten met elkaar. De acculader meet continu elektrische waarden zoals spanning, laadstroom en in sommige systemen ook temperatuur. Op basis van deze gegevens past de elektronica het laadproces automatisch aan. Hierdoor ontstaat een gecontroleerd laadprofiel dat is afgestemd op de eigenschappen van het accupakket en de toegepaste accutechnologie.

In dit artikel wordt uitgelegd hoe een acculader scootmobiel technisch werkt, welke elektronische onderdelen hierbij betrokken zijn en hoe de verschillende laadfasen samenwerken om energie veilig en efficiënt in de accu op te slaan.

Wat is een acculader voor een scootmobiel?

Een acculader is een elektronisch voedingssysteem dat wisselspanning uit het elektriciteitsnet omzet naar een nauwkeurig geregelde gelijkspanning waarmee een scootmobielaccu kan worden opgeladen. Daarbij wordt niet simpelweg energie toegevoerd; de lader regelt continu hoeveel spanning en stroom beschikbaar wordt gesteld op basis van de actuele toestand van de accu. Hierdoor blijft het laadproces binnen veilige technische grenzen.

De werking van een acculader voor scootmobiel is gebaseerd op vermogenselektronica. Interne schakelingen zetten de inkomende netspanning eerst om naar gelijkspanning en stabiliseren vervolgens de uitgangsspanning met behulp van elektronische regelcircuits. Moderne laders maken hiervoor gebruik van schakelende voedingen, waardoor een hoog rendement kan worden bereikt met relatief weinig warmteverlies.

Vanuit systeemtechniek vormt de acculader een onmisbare schakel tussen de elektrische energievoorziening en het complete energiesysteem van de scootmobiel. De werking is daarom nauw verbonden met de technische werking van een scootmobielaccu, waarin wordt uitgelegd hoe elektrische energie uiteindelijk chemisch wordt opgeslagen.

Hoe werkt een scootmobiel acculader technisch?

Het laadproces begint zodra de acculader wordt aangesloten op zowel het elektriciteitsnet als het accupakket. De wisselspanning van het lichtnet wordt eerst gelijkgericht en vervolgens gefilterd om een stabiele gelijkspanning te verkrijgen. Daarna regelt de interne elektronica de uitgangsspanning en laadstroom zodat deze aansluiten bij de eigenschappen van de aangesloten accu.

Tijdens het opladen meet de lader voortdurend de elektrische toestand van de accu. De spanning stijgt geleidelijk naarmate de accu voller raakt, terwijl de benodigde laadstroom verandert gedurende het laadproces. Op basis van deze metingen schakelt de regelsoftware automatisch tussen verschillende laadfasen om de accu efficiënt op te laden zonder overbelasting van de accucellen.

Een moderne scootmobiel acculader werkt daardoor als een gesloten regelsysteem. Sensoren verzamelen meetgegevens, de besturingselektronica verwerkt deze informatie en past vervolgens de uitgangswaarden aan. Hierdoor blijft het laadproces stabiel, zelfs wanneer de interne weerstand van de accu tijdens het opladen verandert.

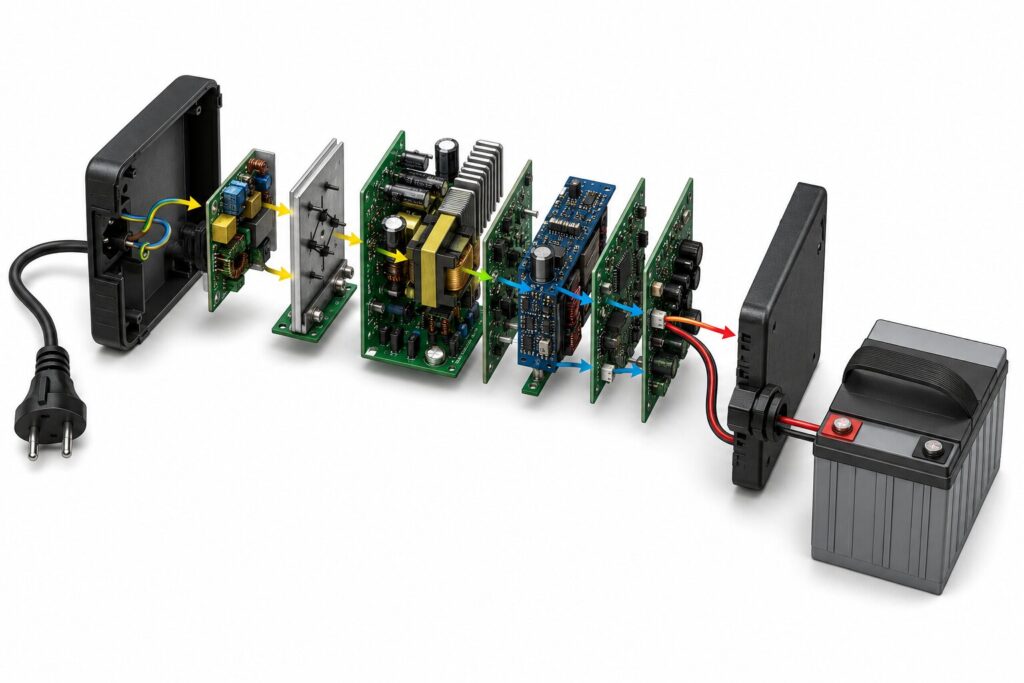

Belangrijkste elektronische componenten

De prestaties van een acculader worden bepaald door een combinatie van elektronische bouwstenen die gezamenlijk verantwoordelijk zijn voor de omzetting, regeling en bewaking van elektrische energie. Iedere component vervult een specifieke functie binnen het laadproces en draagt bij aan een stabiele en gecontroleerde energieoverdracht.

• Gelijkrichter voor het omzetten van wisselspanning naar gelijkspanning.
• Schakelende voeding voor efficiënte spanningsomzetting.
• Regelcircuit voor nauwkeurige stroom- en spanningsregeling.
• Meet- en beveiligingscircuits voor continue systeembewaking.

De samenwerking tussen deze componenten maakt het mogelijk om de laadspanning voortdurend aan te passen aan de conditie van de accu. Hierdoor kan de oplader voor scootmobiel energie gecontroleerd leveren zonder dat de elektronische of elektrochemische grenzen van het accusysteem worden overschreden.

Van netspanning naar laadspanning

Een acculader voor een scootmobiel begint het laadproces met de omzetting van de wisselspanning uit het elektriciteitsnet naar een stabiele gelijkspanning. De netspanning van 230 volt wisselstroom is niet geschikt om een accu rechtstreeks op te laden, omdat de polariteit voortdurend verandert. Daarom vormt de gelijkrichter de eerste belangrijke stap binnen de elektronica van de lader.

Nadat de wisselspanning is gelijkgericht, wordt deze afgevlakt met elektronische filtercomponenten. Hierdoor verdwijnen de grootste spanningsschommelingen en ontstaat een veel stabielere gelijkspanning. Vervolgens brengt een schakelende voeding de spanning terug naar het niveau dat geschikt is voor het aangesloten accupakket. Dit gebeurt met een hoog rendement, waardoor relatief weinig elektrische energie verloren gaat in de vorm van warmte.

De uitgangsspanning wordt daarna continu bewaakt door de regel-elektronica. Kleine veranderingen in belasting of accuspanning worden vrijwel direct gecorrigeerd, zodat de lader een constante en gecontroleerde energievoorziening kan blijven leveren gedurende het volledige laadproces.

De verschillende laadfasen

Een moderne scootmobiel accu lader werkt niet met één vaste laadinstelling. Het laadproces bestaat uit meerdere fasen waarin spanning en stroom voortdurend worden aangepast aan de toestand van de accu. Deze gefaseerde aanpak voorkomt onnodige belasting van de accucellen en zorgt ervoor dat de opgeslagen energie zo efficiënt mogelijk wordt opgebouwd.

In de eerste fase levert de lader doorgaans een relatief constante laadstroom. Hierdoor kan de accu snel een groot deel van zijn capaciteit opnemen. Naarmate de accuspanning stijgt, bereikt het systeem een omslagpunt waarbij de uitgangsspanning constant wordt gehouden en de laadstroom geleidelijk afneemt. Deze overgang voorkomt dat de accu te veel elektrische energie ontvangt wanneer deze bijna volledig is opgeladen.

Bij sommige accutechnologieën volgt daarna een onderhoudsfase waarin slechts een zeer kleine stroom beschikbaar blijft om de accuspanning op peil te houden. De exacte laadstrategie is afhankelijk van het type accu en de elektronica waarmee de lader scootmobiel is ontworpen.

Regeltechniek tijdens het opladen

De interne besturing van een acculader functioneert als een gesloten regelsysteem. Sensoren meten continu de uitgangsspanning, laadstroom en in sommige ontwerpen ook de temperatuur van kritieke componenten. Deze meetgegevens worden verwerkt door een regelcircuit dat voortdurend berekent of aanpassing van de uitgangswaarden noodzakelijk is.

Wanneer de accu bijvoorbeeld meer stroom vraagt, verhoogt de elektronica de energieafgifte binnen de vooraf ingestelde veiligheidsgrenzen. Zodra de accuspanning verder stijgt, verlaagt hetzelfde regelsysteem automatisch de laadstroom. Hierdoor ontstaat een stabiel laadproces zonder abrupte spanningswisselingen die de elektrochemische processen in de accu zouden kunnen verstoren.

De samenwerking tussen acculader en accusysteem sluit aan op de werking van het complete energiebeheersysteem van een scootmobiel. De lader levert de benodigde elektrische energie, terwijl het accusysteem deze omzet naar chemisch opgeslagen energie die later beschikbaar komt voor de elektromotor en de overige elektronische systemen.

Elektronische beveiligingssystemen

Een acculader bevat verschillende beveiligingsfuncties die zowel de elektronica als de accu beschermen tegen afwijkende bedrijfsomstandigheden. Tijdens iedere laadcyclus controleert de interne elektronica voortdurend of alle elektrische waarden binnen de toegestane marges blijven. Zodra een afwijking wordt gedetecteerd, grijpt het beveiligingssysteem automatisch in.

Veel moderne laders beschikken over bescherming tegen overbelasting, kortsluiting, oververhitting en een verkeerde polariteit van de accuaansluiting. Daarnaast voorkomen spanningsbegrenzers dat de uitgangsspanning boven de maximaal toegestane waarde uitkomt. Hierdoor blijven zowel de elektronische componenten als de elektrochemische processen in de accu beschermd tegen ongewenste belasting.

Deze beveiligingsfuncties vormen een integraal onderdeel van het ontwerp en werken volledig automatisch. De gebruiker merkt hier doorgaans weinig van, maar technisch gezien zijn deze beveiligingscircuits essentieel voor een betrouwbaar en veilig laadproces. Voor algemene informatie over veilig opladen en verantwoord gebruik van laadapparatuur biedt ScootmobielVoorlichting aanvullende achtergrondinformatie.

Samenwerking met verschillende accutechnologieën

De werking van een acculader wordt mede bepaald door de eigenschappen van het aangesloten accupakket. Verschillende accutechnologieën hebben namelijk uiteenlopende laadspanningen, stroomlimieten en laadstrategieën. Daarom is de elektronica van een acculader ontworpen om binnen vooraf ingestelde parameters te werken die aansluiten op het type accu waarvoor de lader bedoeld is.

Bij traditionele loodzuuraccu’s wordt het laadproces voornamelijk gestuurd op basis van spanning en laadstroom. Lithiumaccu’s beschikken daarentegen vaak over een Battery Management System (BMS) dat aanvullende informatie gebruikt om de accucellen te beschermen. Hoewel de technische uitvoering verschilt, blijft het doel hetzelfde: elektrische energie gecontroleerd omzetten naar chemisch opgeslagen energie zonder de constructieve of elektrochemische grenzen van de accu te overschrijden.

De samenwerking tussen acculader en accu is daarmee een belangrijk onderdeel van het totale energiesysteem van de scootmobiel. De eigenschappen van beide systemen moeten op elkaar zijn afgestemd om een stabiele en efficiënte energieoverdracht mogelijk te maken.

Technologische ontwikkelingen

De ontwikkeling van moderne acculaderelektronica richt zich steeds meer op hogere efficiëntie, nauwkeurigere regeling en uitgebreidere elektronische bewaking. Dankzij verbeterde vermogenselektronica kunnen moderne laders elektrische energie met minder warmteverlies omzetten, terwijl digitale regelcircuits de uitgangsspanning en laadstroom steeds nauwkeuriger aanpassen aan de actuele toestand van de accu.

Ook microcontrollers spelen een steeds grotere rol binnen het ontwerp van acculaders. Deze verwerken continu meetgegevens van sensoren en voeren laadalgoritmen uit waarmee het volledige laadproces wordt geoptimaliseerd. Hierdoor kan de elektronica sneller reageren op veranderingen in accuspanning of belasting en blijft de energieoverdracht stabiel gedurende alle laadfasen.

Daarnaast worden steeds meer laadoplossingen ontwikkeld die specifiek zijn afgestemd op moderne lithiumaccutechnologieën. De combinatie van intelligente laadsoftware, nauwkeurige spanningsregeling en uitgebreide beveiligingscircuits maakt het mogelijk om complexe accusystemen veilig en gecontroleerd op te laden.

Samenvatting

Een acculader scootmobiel is een geavanceerd elektronisch regelsysteem dat wisselspanning uit het elektriciteitsnet omzet naar een nauwkeurig geregelde gelijkspanning voor het opladen van een scootmobielaccu. Tijdens dit proces werken gelijkrichters, schakelende voedingen, regelcircuits en beveiligingssystemen voortdurend samen om spanning en laadstroom automatisch aan te passen aan de toestand van de accu.

Door deze continue regeling wordt elektrische energie gecontroleerd overgedragen aan het accusysteem, terwijl beveiligingsfuncties de elektronische componenten en accucellen beschermen tegen afwijkende omstandigheden. Vanuit technisch perspectief vormt de acculader daarmee een essentieel onderdeel van het complete energiesysteem van een scootmobiel en draagt hij bij aan een betrouwbare, efficiënte en veilige energievoorziening.
