Hoe werkt de vering van een scootmobiel?

De vering van een scootmobiel vormt een essentieel onderdeel van het onderstel en heeft als primaire taak om mechanische schokken en trillingen gecontroleerd op te vangen. Iedere keer dat een wiel over een oneffenheid rijdt, ontstaan krachten die via de wielconstructie worden doorgegeven aan het chassis. Zonder een veringssysteem zouden deze krachten vrijwel direct het frame, de stuurinrichting en uiteindelijk de bestuurder bereiken. Door gebruik te maken van veren en dempingselementen worden deze belastingen gecontroleerd geabsorbeerd en verdeeld over de constructie.

Vanuit technisch oogpunt is de vering geen afzonderlijk onderdeel, maar een integraal systeem dat samenwerkt met de wielophanging, het chassis, de banden en de geometrie van de scootmobiel. Ingenieurs ontwerpen deze componenten als één geheel, zodat de wielen tijdens het rijden zo veel mogelijk contact houden met de ondergrond. Dit draagt niet alleen bij aan een gelijkmatige belasting van de constructie, maar ondersteunt ook de stabiliteit en de voorspelbaarheid van het rijgedrag.

In dit artikel wordt uitgelegd hoe de vering scootmobiel technisch werkt, welke mechanische principes hierbij een rol spelen en waarom moderne veringssystemen zijn ontworpen zoals ze vandaag worden toegepast.

Wat is de vering van een scootmobiel?

De vering is een mechanisch systeem dat de relatieve beweging tussen de wielen en het chassis controleert. Wanneer een wiel een hoogteverschil in het wegdek tegenkomt, beweegt het wiel ten opzichte van het frame. De vering maakt deze beweging mogelijk zonder dat de volledige kracht rechtstreeks wordt overgebracht op de rest van de constructie. Hierdoor worden piekbelastingen verminderd en blijven mechanische componenten minder zwaar belast.

Een veringssysteem bestaat doorgaans uit een combinatie van een veerelement en een demper. De veer slaat tijdelijk mechanische energie op wanneer deze wordt samengedrukt, terwijl de demper voorkomt dat deze energie ongecontroleerd terugkeert. Door deze samenwerking ontstaat een gecontroleerde beweging waarbij trillingen geleidelijk uitdoven in plaats van zich door het voertuig voort te planten.

De werking van de vering kan niet los worden gezien van de complete voertuigconstructie. De manier waarop krachten door de vering worden opgenomen, hangt nauw samen met de technische opbouw van scootmobielen, waarin de onderlinge relatie tussen chassis, wielophanging en aandrijfsysteem wordt beschreven.

Hoe werkt de vering technisch?

Zodra een wiel over een oneffenheid rijdt, ontstaat een verticale kracht die via de wielophanging wordt doorgegeven aan de vering. De veer wordt hierdoor samengedrukt en zet een deel van de bewegingsenergie tijdelijk om in elastische vervorming. Hierdoor bereikt slechts een gedeelte van de oorspronkelijke belasting het chassis, terwijl de resterende energie tijdelijk in de veer wordt opgeslagen.

Na het passeren van de oneffenheid probeert de veer terug te keren naar haar oorspronkelijke lengte. Zonder aanvullende regeling zou deze beweging leiden tot meerdere op- en neergaande trillingen. Daarom wordt een schokdemper toegepast die de bewegingsenergie gecontroleerd afremt door interne hydraulische weerstand. De energie wordt daarbij grotendeels omgezet in warmte, waardoor de beweging snel uitdooft.

Bij een scootmobiel met vering worden deze processen voortdurend herhaald. Iedere oneffenheid veroorzaakt een nieuwe cyclus van energieopslag, demping en herstel, waardoor het voertuig onder wisselende omstandigheden gecontroleerd blijft reageren.

Waarom is een veringssysteem zo ontworpen?

Ingenieurs ontwerpen een veringssysteem met meerdere technische doelstellingen tegelijk. Het systeem moet voldoende flexibiliteit bieden om schokken op te vangen, maar tegelijkertijd voldoende stijfheid behouden om de geometrie van het voertuig te ondersteunen. Een te zachte constructie kan leiden tot overmatige beweging van het chassis, terwijl een te stijve constructie schokken vrijwel volledig doorgeeft aan de rest van het voertuig.

Daarnaast moet de vering ervoor zorgen dat de banden zo lang mogelijk contact houden met de ondergrond. Alleen wanneer het contactvlak behouden blijft, kunnen stuur-, rem- en aandrijfkrachten efficiënt worden overgebracht. De werking van de vering heeft daardoor directe invloed op de belastingen die ontstaan tijdens het rijden en sluit nauw aan bij de principes die worden besproken in belastingsprofielen en cyclische spanningsopbouw binnen scootmobielconstructies.

Vanuit constructief oogpunt vormt de vering daarom een balans tussen energieabsorptie, stabiliteit, duurzaamheid en de bescherming van de overige mechanische systemen binnen de scootmobiel.

Belangrijkste componenten van het veringssysteem

De vering van een scootmobiel bestaat uit meerdere mechanische componenten die gezamenlijk verantwoordelijk zijn voor het beheersen van verticale wielbewegingen. Iedere component vervult een specifieke functie binnen het systeem en is ontworpen om mechanische belastingen gecontroleerd op te nemen, te verdelen en uiteindelijk af te voeren. Pas door de samenwerking tussen deze onderdelen ontstaat een stabiel en voorspelbaar veringsgedrag.

Hoewel de constructie per fabrikant kan verschillen, blijft het onderliggende technische principe grotendeels gelijk. Het systeem combineert elastische onderdelen die energie tijdelijk opslaan met dempingselementen die deze energie gecontroleerd afbouwen. Hierdoor worden trillingen niet alleen geabsorbeerd, maar ook actief beheerst voordat zij het chassis bereiken.

Het veerelement

De veer vormt het primaire energie-opslagmechanisme binnen de vering. Zodra een wiel een obstakel raakt, wordt de veer samengedrukt en slaat deze een deel van de mechanische energie tijdelijk op als elastische vervorming. Wanneer de belasting afneemt, keert de veer terug naar haar oorspronkelijke vorm en geeft zij de opgeslagen energie weer vrij.

De stijfheid van de veer bepaalt hoeveel kracht nodig is om deze samen te drukken. Ingenieurs stemmen deze eigenschap af op de massa van de scootmobiel, de constructie van het onderstel en de gewenste dynamische eigenschappen. Een juiste balans voorkomt dat het voertuig te veel beweegt, terwijl voldoende flexibiliteit behouden blijft om oneffenheden effectief op te vangen.

Het veerelement functioneert echter nooit zelfstandig. Zonder aanvullende regeling zou de opgeslagen energie meerdere keren heen en weer bewegen, waardoor ongewenste trillingen ontstaan. Daarom vormt de veer altijd één geheel met een dempingssysteem.

De schokdemper

De schokdemper heeft als taak de beweging van de veer gecontroleerd af te remmen. Bij veel constructies gebeurt dit hydraulisch. Binnen de demper beweegt een zuiger door olie, waarbij de vloeistof via nauwkeurig ontworpen openingen stroomt. Deze stromingsweerstand zet bewegingsenergie om in warmte, waardoor de oscillatie van de veer snel afneemt.

Door deze demping blijft het chassis stabiel nadat een wiel een oneffenheid heeft gepasseerd. Zonder schokdemper zou het voertuig na iedere belasting meerdere keren op en neer bewegen voordat een nieuw evenwicht ontstaat. Dit zou niet alleen de constructieve belasting verhogen, maar ook de nauwkeurigheid van de stuurreacties verminderen.

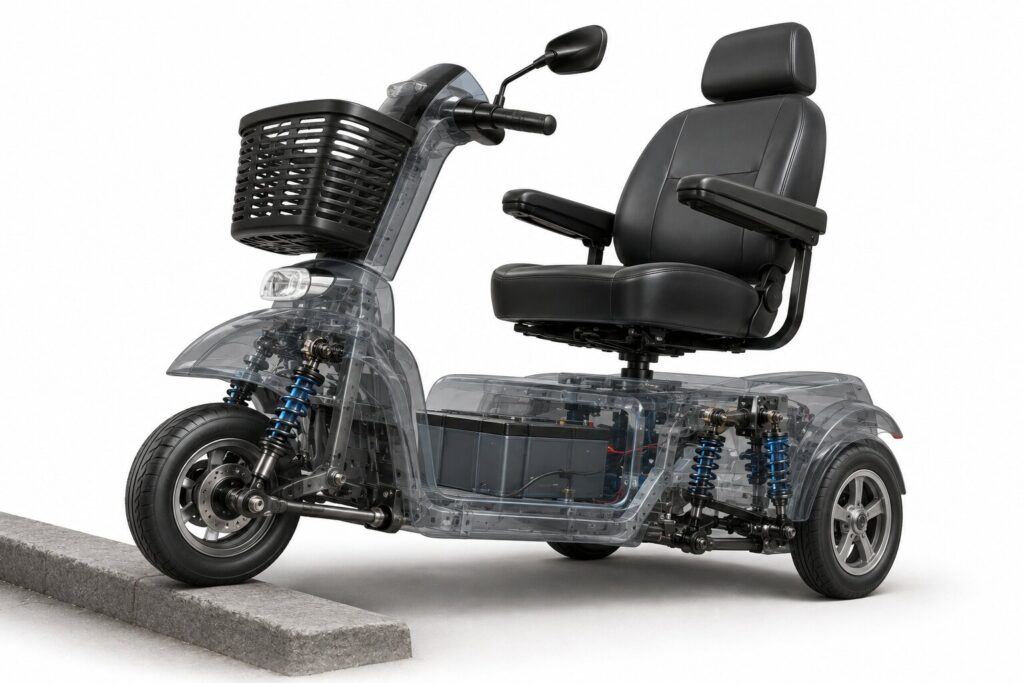

Bij een scootmobiel extra vering wordt de demping vaak afgestemd op de eigenschappen van de toegepaste wielophanging en de belasting waarvoor het voertuig is ontworpen. De fundamentele werking blijft echter gebaseerd op hetzelfde mechanische principe van gecontroleerde energieafvoer.

Interactie met wielophanging en chassis

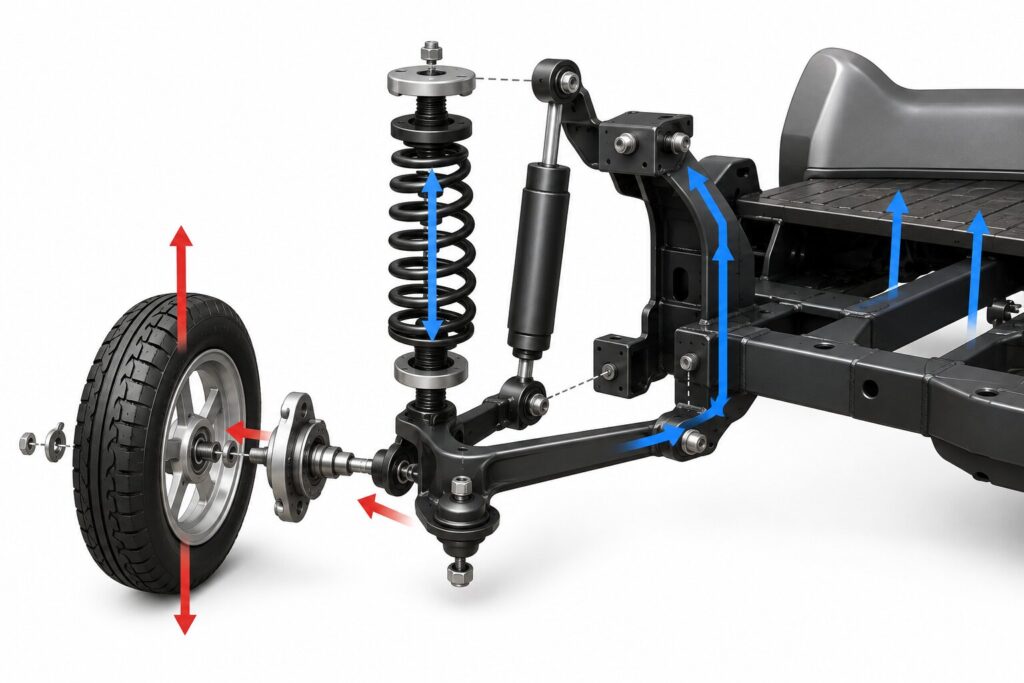

De vering vormt slechts één onderdeel van een groter mechanisch systeem. Zodra een wiel een hoogteverschil in het wegdek tegenkomt, wordt de kracht eerst opgenomen door de band en vervolgens via de wielophanging naar de vering geleid. Pas daarna bereikt een sterk gereduceerde belasting het chassis. Iedere component vermindert een deel van de oorspronkelijke kracht voordat deze aan de volgende constructielaag wordt doorgegeven.

Deze opeenvolgende belastingsoverdracht voorkomt dat plaatselijke spanningen zich concentreren op één onderdeel van het voertuig. De wielophanging begeleidt de beweging van het wiel, terwijl de vering de energie absorbeert en het chassis de resterende krachten over de constructie verdeelt. Hierdoor blijven mechanische spanningen beter beheersbaar gedurende langdurige belastingscycli.

De manier waarop deze systemen samenwerken heeft ook invloed op de verdeling van massa en krachten tijdens het rijden. Deze samenhang wordt verder zichtbaar binnen de systeemintegratie van scootmobielen binnen elektrische aandrijfarchitecturen, waarin wordt uitgelegd hoe mechanische en elektrische subsystemen gezamenlijk functioneren.

Invloed op stabiliteit en voertuiggedrag

De werking van de vering heeft direct invloed op de dynamische stabiliteit van een scootmobiel. Tijdens het optrekken, afremmen en sturen verschuiven de belastingen voortdurend over de voertuigconstructie. Het veringssysteem helpt deze belastingen gecontroleerd op te nemen, waardoor abrupte bewegingen van het chassis worden beperkt.

Ook het contact tussen de banden en de ondergrond blijft dankzij de vering beter behouden. Wanneer een wiel langdurig loskomt van het wegdek, kunnen stuur- en aandrijfkrachten minder effectief worden overgebracht. Door verticale wielbewegingen gecontroleerd te begeleiden ondersteunt de vering een gelijkmatige belasting van de banden en daarmee de stabiliteit van het voertuig.

Deze technische eigenschappen spelen een belangrijke rol binnen de dynamische stabiliteitsmechanica bij lage rijsnelheden, waar de interactie tussen voertuigmassa, wielcontact en stabiliteit verder wordt geanalyseerd. Voor een algemene technische uitleg over de verschillende typen veringssystemen kan aanvullend worden verwezen naar een relevant achtergrondartikel op ScootmobielWiki.nl.

Technische eigenschappen van een geveerd onderstel

De prestaties van een veringssysteem worden bepaald door een combinatie van mechanische eigenschappen die nauw met elkaar samenhangen. De veerstijfheid bepaalt hoeveel kracht nodig is om de veer samen te drukken, terwijl de dempingskarakteristiek bepaalt hoe snel de opgeslagen energie weer uit het systeem verdwijnt. Daarnaast beïnvloeden de wieluitslag, de positie van de ophangpunten en de geometrie van de wielophanging hoe belastingen zich door het voertuig verspreiden.

Ingenieurs stemmen deze eigenschappen zorgvuldig op elkaar af om een evenwicht te bereiken tussen comfort, constructieve belasting en voertuigstabiliteit. Een veringssysteem moet voldoende beweging toelaten om schokken op te vangen, maar tegelijkertijd voorkomen dat het chassis overmatig blijft bewegen. De uiteindelijke afstemming is daarom altijd een technische afweging tussen meerdere mechanische eigenschappen.

Ook de plaats van de vering binnen het onderstel speelt een belangrijke rol. De locatie van de bevestigingspunten bepaalt hoe krachten worden overgebracht naar het frame en hoe gelijkmatig spanningen over de constructie worden verdeeld. Hierdoor beïnvloedt de vering niet alleen het rijgedrag, maar ook de mechanische belasting van het complete voertuig.

Betrouwbaarheid en mechanische belasting

Tijdens iedere rit wordt het veringssysteem blootgesteld aan duizenden belastingscycli. Iedere oneffenheid veroorzaakt een nieuwe combinatie van druk-, trek- en buigkrachten in veren, schokdempers en bevestigingspunten. Hoewel deze belastingen afzonderlijk relatief klein kunnen zijn, kunnen zij zich gedurende een lange gebruiksperiode ophopen en bijdragen aan materiaalvermoeiing.

Om deze reden worden veringscomponenten ontworpen voor langdurige cyclische belasting. Materiaalkeuze, warmtebehandeling en constructieve vormgeving zijn erop gericht om spanningen zo gelijkmatig mogelijk te verdelen. Hierdoor wordt de kans op lokale spanningsconcentraties verminderd en blijft de betrouwbaarheid van het systeem gedurende de levensduur behouden.

De invloed van herhaalde belasting op mechanische constructies wordt verder uitgewerkt in het artikel over mechanische slijtageprocessen onder variërende belastingscycli, waarin de technische achtergronden van materiaalveroudering en slijtage worden behandeld.

Technologische ontwikkelingen

De ontwikkeling van moderne veringssystemen richt zich op het verbeteren van de energieabsorptie zonder de constructie onnodig complex of zwaar te maken. Dankzij geavanceerde productietechnieken kunnen veren nauwkeuriger worden vervaardigd en kunnen hydraulische dempers consistenter worden afgestemd op de gewenste dempingskarakteristiek. Hierdoor reageren moderne systemen voorspelbaarder onder uiteenlopende belastingsomstandigheden.

Daarnaast worden digitale simulaties steeds vaker toegepast tijdens het ontwerpproces. Ingenieurs analyseren vooraf hoe krachten zich door de wielophanging, de vering en het chassis verspreiden. Hierdoor kunnen constructieve aanpassingen al worden doorgevoerd voordat een prototype wordt gebouwd, wat de betrouwbaarheid van het uiteindelijke ontwerp vergroot.

Ook de interactie tussen wielconfiguratie en veringsgedrag krijgt steeds meer aandacht binnen voertuigontwikkeling. Bij verschillende wielopstellingen veranderen namelijk de belastingsoverdracht en de verdeling van krachten over het onderstel. Een technische verdieping hierover is beschikbaar op Driewielscootmobiel.nl, waar de invloed van wielconfiguraties op voertuigconstructies verder wordt behandeld.

Samenvatting

De vering scootmobiel is een mechanisch systeem dat ontworpen is om schokken en trillingen gecontroleerd te absorberen voordat deze het chassis bereiken. Door de samenwerking tussen veren, schokdempers, wielophanging en frame worden belastingen gelijkmatig verdeeld, waardoor de voertuigconstructie minder zwaar wordt belast en de wielen beter contact houden met de ondergrond.

Vanuit technisch perspectief vormt de vering een integraal onderdeel van het complete onderstel. Het systeem ondersteunt niet alleen de stabiliteit en de betrouwbaarheid van de constructie, maar zorgt er ook voor dat mechanische krachten gecontroleerd worden verwerkt tijdens iedere rijbeweging. Hierdoor wordt duidelijk waarom de vering een essentiële rol speelt binnen de totale engineering van een moderne scootmobiel.
